一、產品簡介：
ARSMF管道式氣體質量流量計專門對工業氣體進行各種管理和控制而設計。該氣體質量流量計可提供直觀的質量流量信息，友好的用戶界面設計（RS485/4-20mA/脈沖等）可輕松的進行數據處理。該類產品可適用于管徑從25mm至150mm的管道，且精度可達到±(1.5+0.5FS)%，并可依據客戶需求達到更高的標準。管道式氣體質量流量計的工作環境溫度為-20到60°C，最大工作壓力 1.5 MPa，同時，我公司的封裝技術確保了流量計的衛生指標，可應用于飲料食品行業的氣體測量，如：CO2。除此之外，該產品還可廣泛應用于其他行業的氣體測控，如：冶金行業的特殊氣體監控，化工行業的氫氣流量監控，生產過程中的氧氣，氮?dú)猓�，氬氣，壓縮空氣等的監控，等等。
二、產品特點：
- 在單個芯片上實現了多傳感器集成，使該流量計的量程比（范圍度）大大提高
- 傳感器零點穩定度較之傳統的熱式質量流量計有極大改善
- 技術進步帶來的結構簡化，使流量計較之傳統的機械式儀表，壓力損失大幅度減小，極大地降低了能源消耗
- 采用LCD顯示瞬時流量和累計流量，清晰直觀，讀數方便
- 本流量計帶有RS485通訊模塊，配合上位計算機網絡可實現集中管理
- 可以選配4~ 20mA標準電流信號輸出
- 通過國家防爆認證，標志為Ex ia IIC T4,可用于易燃易爆氣體
三、技術參數：
| |
| 范圍度 |
＞100:1 |
| 精度 |
1.0級;1.5級 |
| 重復性 |
±0.75% |
| 最大工作壓力 |
4.0 MPa |
| 環境溫度 |
-20～60℃ |
| 介質溫度 |
-10～55℃ |
| 濕度 |
≤95%RH(無結冰、無凝露) |
| LCD顯示 |
總量(Nm3), 流量(Nm3/h) |
| 供電方式 |
8～24VDC; 110/220VAC(適配器供選) |
| 校準條件 |
可根據用戶要求進行實際介質標定; 20℃; 101.325kPa |
| 材料/機械連接 |
不銹鋼; 法蘭/NPT/BSPT |
| 數據存儲 |
可自動存儲數據 |
| 輸出（選項） |
RS485; 4～20mA; 脈沖 |
| 用戶控制（選項） |
用戶界面軟件 |
| 防護等級 |
IP65 |
| 防爆等級 |
Ex ia IIC T4 |

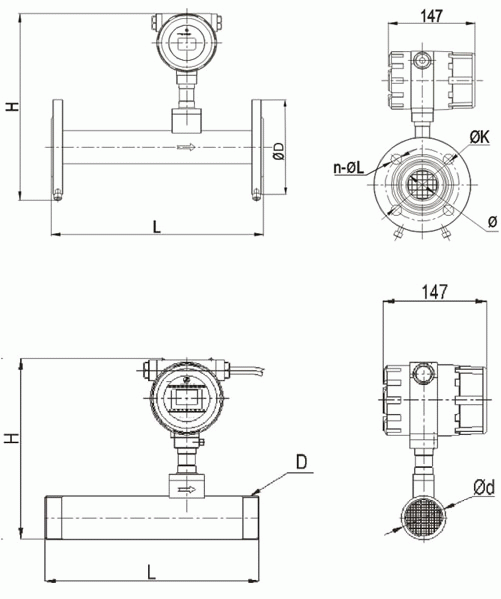

四、機械尺寸：
| 型號 |
連接方式 |
通徑 |
L |
H |
D |
d |
k |
n-L |
參考標準 |
| MF-25 |
F |
25 |
300 |
309 |
115 |
25 |
85 |
4-φ14 |
1.法蘭標準
GB/T9119-2000
2.壓力 1.6MPa
其他壓力要求與廠商
聯系 |
| MF-32 |
F |
32 |
300 |
323 |
140 |
32 |
100 |
4-φ18 |
| MF-40 |
F |
40 |
300 |
331 |
150 |
40 |
110 |
4-φ18 |
| MF-50 |
F |
50 |
360 |
336 |
165 |
50 |
125 |
4-φ18 |
| MF-65 |
F |
65 |
360 |
362 |
185 |
65 |
145 |
8-φ18 |
| MF-80 |
F |
80 |
400 |
397 |
200 |
80 |
160 |
8-φ18 |
| MF-100 |
F |
100 |
400 |
414 |
220 |
100 |
180 |
8-φ18 |
| MF-150* |
F |
150 |
300 |
482 |
300 |
150 |
250 |
8-φ26 |
| MF-25 |
N/B |
25 |
300 |
264 |
1吋 |
25 |
-- |
-- |
CANSIB1.20.1NPT
等效GB/T12716-2002
BSPT:ISO7/1
等效GB/T7306-2000 |
| MF-32 |
N/B |
32 |
300 |
269 |
1吋 |
32 |
-- |
-- |
| MF-40 |
N/B |
40 |
300 |
276 |
1吋 |
40 |
-- |
-- |
| MF-50 |
N/B |
50 |
360 |
277 |
1吋 |
50 |
-- |
-- |
| *非常規產品如有需要請與廠家聯系 |
|
