LZB玻璃轉子流量計/LZJ普通型玻璃轉子流量計           LZB玻璃轉子流量計/LZJ-()F防腐型玻璃轉子流量計

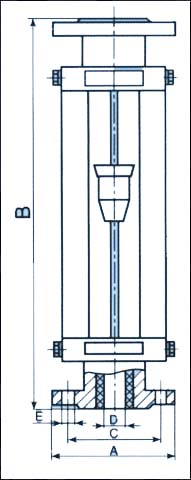

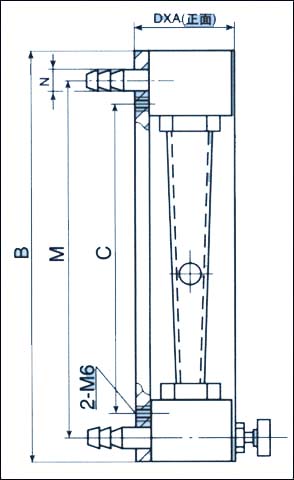

結構圖

技術參數

公   稱 通   經 DN (mm)	型     號	范圍度	測量范圍		錐管 長度 (mm)	精確度等級		允許被測流體狀況
			水，20℃			LZB/LZJ	LZB-( )F LZJ-( )F	溫度(℃)	壓力(MPa)
4	LZB-4 LZB-4F	10:1	1～10L/h 1.6～16l/h 2.5～25L/h	16～160l/h 25～250L/h 40～400L/h	100	2.5	2.5;4	-20～+120	≤1
6	LZJ-6 LZJ-6F		2.5～25L/h 4～40L/h 6～60L/h	40～400L/h 60～600L/h 100～1000L/h		2.5	2.5;4
10	LZJ-10 LZJ-10F		6～60L/h 10～100L/h 16～160L/h	100～1000L/h 160～1600L/h 250～2500L/h	160
15	LZB-15 LZB-15F		16～160L/h 25～250L/h 40～400L/h	0.25～2.5/h 0.4～4/h 0.6～6/h	350		2.5		≤0.6
25	LZB-25 LZB-25F		40～400L/h 60 ～600L/h 100～1000L/h	1～10/h 1.6～16/h 2.5～25/h		1.5
40	LZB-40 LZB-40F		160～1600L/h 250～2500L/h	4～40/h 6～60/h	430
50	LZB-50 LZB-50F		0.4～4/h 0.6～6/h	10～100/h 16～160/h	450
80	LZB-80 LZB-80F	10:1 5:1	1～10/h 1.6～16/h 5～25/h	50～250/h 80～400/h	500				≤0.4
100	LZB-100 LZB-100F	5:1	5～25/h 8～40/h 12～60/h	120～600/h 200～1000/h
注：液體流量的最大測量范圍，可安用戶需要，擴大到90/h。

安裝尺寸

公稱通徑 DN	型號	尺            寸							連接方式
		A	B	C	D	E	M	N
4	LZB-4	36	171	119	43.5		145	Ø14	軟管
6	LZB-6
10	LZB-10	43	244	178			208	Ø16.5
15	LZB-15	Ø95	470	Ø65	Ø15	4-Ø14	_______	_______	法蘭
25	LZB-25	Ø115		Ø85	Ø25
40	LZB-40	Ø145	570	Ø110	Ø40	4-Ø18
50	LZB-50	Ø160		Ø125	Ø50
80	LZB-80	Ø185	660	Ø150	Ø80
100	LZB-100	Ø205		Ø170	Ø100
