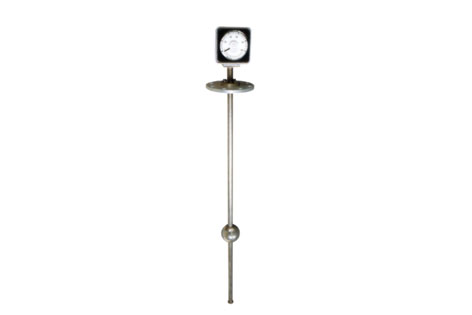

UQK-1磁浮球液位計/UQK-2磁浮球液位計主要由磁浮球、傳感器、變送器三部分組成。當磁浮球隨液位變化、沿導管而上下浮動時、浮球內的磁鋼吸合傳感器內相應位置上的干簧管，使傳感器的總電阻（或電壓）發生變化，再由變送器將變化后的電阻（或電壓）信號轉換成4-20mA的電流信號輸出、可選我廠生產的XMT系列型數顯控制儀（或DSB型光柱數顯儀）對液位進行遠距離測量，并可在顯示儀上設定上、下限報警，實現對液位的位式控制，或由其它調節器構成液位恒值調節系統，實現對液位的PID連續調節。
UQK-2型除上述功能外，還在變送器頭部配有1.5級45C3 -A型表頭，增加了被測液位的就地指示。
基本參數
測量范圍L：≤6000mm
介質溫度：≤120。C
介質比重：≥0.8（浮球φ75）；<0.8(浮球φ95)
容器法蘭：DN80、DN100 HG20593-97（FM）
壓力等級：0.6—2.5MPa
輸出信號：4—20mA.DC
供給電源:24V.DC±5%
測量精度:L=500-1000mm,≤±1.5%FS,>1000mm,≤±1.0%FS
負載電阻:0-750Ω
防爆標志:ib II CT5
關聯設備:JHA-B
注:1、h0為安裝死區,由用戶或設計者根據現場工況自行確定;
2、h1......為結構死區;(h1=15mm)
3、h2......為磁浮子死區,當介質比重為1時,h2=60mm
4、UQK-1、2型儀表接線同UDZ-3型。 |
|
